耐火澆注料的施工細(xì)則和使用時(shí)間

澆注料的拌和：

耐火澆注料施工的時(shí)候能夠使用鋼板與三合板支撐。模板要有足夠強(qiáng)度，剛性好，不走形，不移位，不漏漿。鋼模板要用除模劑，木模板要刷防水漆。重復(fù)使用的木板要先清洗再使用。

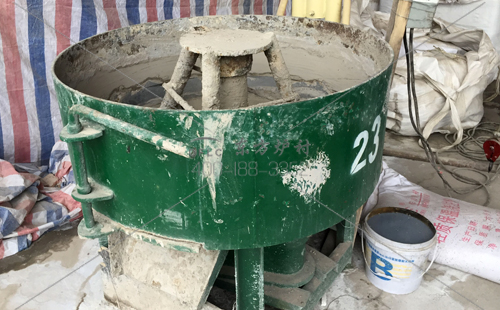

攪拌時(shí)間應(yīng)不少于5分鐘。操作時(shí)要使用強(qiáng)制式攪拌機(jī)，攪拌時(shí)應(yīng)先干混，再加入80%溶劑攪拌，然后視干濕程度和施工具體部位的要求，再徐徐加入剩余溶劑，直到獲得適宜的工作稠度為止。在保證施工性能的前提下，溶劑量宜少為好。

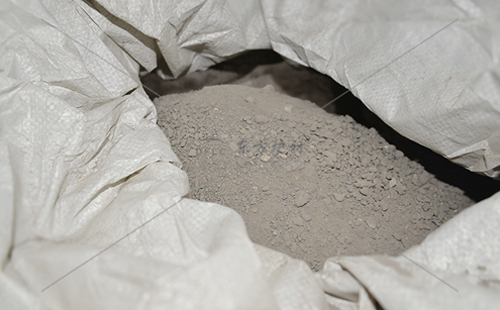

澆注料應(yīng)整袋使用，攪拌好的澆注料必須在30分鐘內(nèi)用完。在高溫干燥的作業(yè)環(huán)境中還要適量縮短時(shí)間。已經(jīng)初凝或結(jié)塊的澆注料不得使用，也不得加溶劑攪拌再用。


澆筑施工：

檢查：澆注料施工前必須檢查錨固件是否焊牢，500℃以上部位要采用耐熱抓釘。錨固件表面應(yīng)涂以0.5-1mm厚的油漆或用塑料帶包裹，以緩沖受熱后的膨脹力，并將模具內(nèi)雜物清除。澆筑時(shí)間控制：新拌合好的澆注料應(yīng)迅速進(jìn)行澆注，一般應(yīng)在20分鐘內(nèi)澆注完畢。


注意事項(xiàng)：

1.震動(dòng)后的澆注料表面宜保持自然，不宜用工具抹光，更不允許在表面撒水泥細(xì)粉抹光。

2.振動(dòng)棒要有備用，以免在振動(dòng)棒出現(xiàn)故障時(shí)，備用棒能及時(shí)啟用。


3.施工完畢后，施工體24小時(shí)內(nèi)，特別是澆注料在硬化之前，嚴(yán)禁挪動(dòng)、震動(dòng)或搗打，否則，澆筑體會(huì)產(chǎn)生裂紋甚至完全破壞。

4.耐火澆注料應(yīng)連續(xù)施工，因各種原因不能連續(xù)施工時(shí)，可留施工縫，并且留在膨脹縫處，否則施工縫做成麻面，即在澆注料上劃深10mm，寬20mm左右的十字溝，間距100mm左右。


養(yǎng)護(hù)：

工具：聚乙烯塑料薄膜，草袋等。環(huán)境溫度要求與控制：澆注體的養(yǎng)護(hù)溫度在15-35℃之間為宜，超出此溫度區(qū)間，應(yīng)采取相應(yīng)的升溫或降溫措施，否則會(huì)造成產(chǎn)品使用性能下降。養(yǎng)護(hù)：澆注料硬化后，需立即用聚乙烯塑料薄膜覆蓋住施工體表面，上面再加蓋濕草袋，以防止水分蒸發(fā)，促使水泥活化。硬化后，一天內(nèi)禁止敲打、震動(dòng)，根據(jù)硬化情況，一般硬化24-30小時(shí)后可以拆模。拆模后，據(jù)需養(yǎng)護(hù)2天，養(yǎng)護(hù)時(shí)繼續(xù)加蓋聚乙烯塑料薄膜和濕草袋。氧化3天后，揭去聚乙烯塑料薄膜和濕草袋。使?jié)沧Ⅲw在空氣中自然干燥1天，即可烘烤。


*本文出自：m.salemauctions.com 轉(zhuǎn)載請(qǐng)注明出處
