" />

歡迎光臨鄭州東方爐襯材料有限公司官網(wǎng)!

節(jié)能襯里專家-解決窯爐內(nèi)襯磨損問題

熱工窯爐內(nèi)襯及耐火保溫材料生產(chǎn)型企業(yè)

全國技術(shù)服務(wù)熱線:

400-188-3352 132-0388-5388

熱門搜索:

澆注料

您的位置:首頁 > 產(chǎn)品中心 > 澆注料

鋁酸鹽耐火澆注料

鄭州東方爐襯【13203885388】鋁酸鹽水泥澆注料凝結(jié)硬化速度快,適用于工期緊急的工程,如國防、道路和特殊搶修工程等。該澆注料型號齊全,提供該產(chǎn)品的比重、導(dǎo)熱系數(shù)、理化指標(biāo)等信息,廠家直銷,免費拿樣,歡迎咨詢。

咨詢熱線:400-188-3352

  • 產(chǎn)品介紹
  • 推薦案例

    鋁酸鹽耐火澆注料

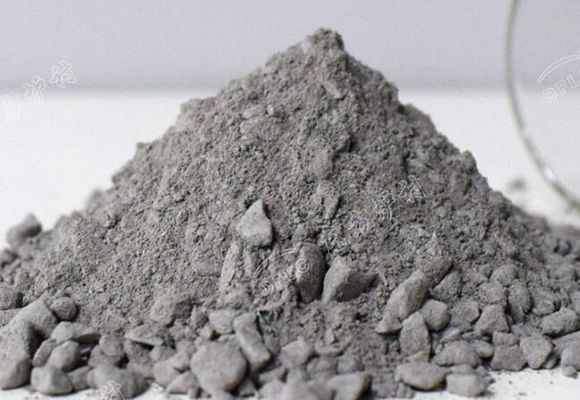

    鋁酸鹽耐火澆注料

    廣泛適用于各種熱工窯爐

    鋁酸鹽耐火澆注料具有較高的耐熱性。如采用耐火粗細(xì)骨料(如鉻鐵礦等)可制成使用溫度達(dá)1300~1400℃的耐熱混凝土。在施工的時候特點如下:

    凝結(jié)硬化速度快。1天強(qiáng)度可達(dá)高強(qiáng)度的80%以上,主要用于工期緊急的工程,如國防、道路和特殊搶修工程等;水化熱大,且放熱量集中。1天內(nèi)放出的水化熱為總量的70%~80%,使混凝土內(nèi)部溫度上升較高,即使在-10℃下施工,鋁酸鹽耐火澆注料也能很快凝結(jié)硬化,可用于冬季施工的工程;普通硬化條件下,由于水泥石中不含鋁酸三鈣和氫氧化鈣,且密實度較大,因此具有很強(qiáng)的抗硫酸鹽腐蝕作用。

    產(chǎn)品理化指標(biāo)

    鋁酸鹽耐火澆注料

    產(chǎn)品使用方法

    耐火澆注料在使用過程中應(yīng)注意以下四個關(guān)鍵環(huán)節(jié),即拌合、澆注、養(yǎng)護(hù)、烘烤。其中任何一個環(huán)節(jié)出現(xiàn)問題,都可能會導(dǎo)致產(chǎn)品性能下降或使用失效。

    1、拌合

    拌合分為機(jī)械拌合和人工拌合。目前行業(yè)內(nèi)均采用強(qiáng)制式或砂漿攪拌機(jī)拌料,不使用人工拌合。設(shè)備和工具:強(qiáng)制式或砂漿攪拌機(jī)、水桶、磅秤、振動棒、工具锨、手推車等。

    施工用水量以該批次產(chǎn)品質(zhì)檢單表明的用水量為標(biāo)準(zhǔn),嚴(yán)格按照標(biāo)準(zhǔn)執(zhí)行,做到準(zhǔn)確計量。

    拌合:先干拌后濕拌。以先大袋后小袋的順序,將散狀料投放到攪拌機(jī)中干拌1-3min,使之拌合均勻。每次拌合的重量根據(jù)機(jī)械和施工量來確定;根據(jù)料重按規(guī)定的用水量準(zhǔn)確稱出每次拌合所需用水,加入到已拌合均勻的干料中,充分?jǐn)嚢?。時間不少于3min,使之具有適宜的流動性,方可出料供澆注使用。

    注意事項:①施工過程所用的工具如攪拌器、水桶、工具鍬等需預(yù)先清理干凈,不得混入石灰、砂礫、硅酸鹽水泥等其它雜物。②拌合時用水必須是清潔的自來水。在可振動出漿的情況下,盡量少用水,已達(dá)到較好的施工效果。③每次拌合量不易過多,應(yīng)根據(jù)攪拌機(jī)的種類型號而定,否則會造成攪拌機(jī)卡滯,停轉(zhuǎn)。澆筑剩余的已凝結(jié)的塊料不能加水再次拌合使用。

    2、澆筑

    澆筑料施工前必須檢查錨固件是否焊牢,500℃以上部位要采用耐熱抓釘。錨固件表面應(yīng)涂以0.5-1mm厚的油漆或用塑料帶包裹,以緩沖受熱后的膨脹力,并將模具內(nèi)雜物清除。

    新拌合好的澆注料應(yīng)迅速進(jìn)行澆注,一般應(yīng)在20min以內(nèi)澆注完畢。將拌合好的澆注料倒入模具內(nèi),并及時用振動棒插入振搗,振搗要均勻。待澆注料表面翻漿有氣泡排出,表面呈漿狀時在移動振動棒,移動速度為1-2m/min,拔出振動棒時速度要慢。

    澆注完畢后未凝固之前,現(xiàn)場溫度必須保持在10℃以上(10-30℃),現(xiàn)場溫度低于10℃,須采取相應(yīng)的升溫保暖措施,否則會造成緩凝,導(dǎo)致產(chǎn)品性能下降。

    注意事項:①震動后的澆注料表面宜保持自然,不宜用工具抹光,更不允許在表面撒水泥細(xì)粉抹光。②振動棒要有備用,以免在振動棒出現(xiàn)故障時,備用棒能及時啟用。③施工完畢后,施工體24h內(nèi),特別是澆注料在硬化之前,嚴(yán)禁挪動、震動或搗打,否則,澆筑體會產(chǎn)生裂紋甚至完全破壞。④澆注料應(yīng)連續(xù)施工,因各種原因不能連續(xù)施工時,可留施工縫,并且留在膨脹縫處,否則施工縫做成麻面,即在澆注料上劃深10mm,寬20mm左右的十字溝,間距100mm左右。

    3、養(yǎng)護(hù)

    主要使用工具是聚乙烯塑料薄膜,草袋等。環(huán)境溫度要求與控制:澆注體的養(yǎng)護(hù)溫度在15-35℃之間為宜,超出此溫度區(qū)間,應(yīng)采取相應(yīng)的升溫或降溫措施,否則會造成產(chǎn)品使用性能下降。

    澆注料硬化后,需立即用聚乙烯塑料薄膜覆蓋住施工體表面,上面再加蓋濕草袋,以防止水分蒸發(fā),促使水泥活化。硬化后,一天內(nèi)禁止敲打、震動,根據(jù)硬化情況,一般硬化24-30h后可以脫模。

    脫模后,據(jù)需養(yǎng)護(hù)兩日,養(yǎng)護(hù)時繼續(xù)加蓋聚乙烯塑料薄膜和濕草袋。養(yǎng)護(hù)三日后,揭去塑料薄膜和草袋。使硬化體在空氣中自然干燥一天,即可烘烤。

    4、烘烤

    烘烤是澆注料使用的最后一個關(guān)鍵環(huán)節(jié),由于澆注體比較致密,因此在烘烤時需絕對禁止升溫過快,否則會造成崩裂事故。

    保存方法

    企業(yè)介紹
