珍珠巖輕質(zhì)保溫澆注料

鄭州東方爐襯是專(zhuān)業(yè)的珍珠巖輕質(zhì)保溫澆注料生產(chǎn)廠家，珍珠巖澆注料采用輕質(zhì)骨料和優(yōu)質(zhì)耐火原料,外加劑等為主要原料,混煉而成,具有低、中、高溫力學(xué)性能優(yōu)異,隔熱性能優(yōu)良,節(jié)能降耗,施工便利等特點(diǎn),適用于CFB鍋爐、化工、石油等工業(yè)窯爐。

咨詢(xún)熱線(xiàn)：400-188-3352

產(chǎn)品介紹
推薦案例

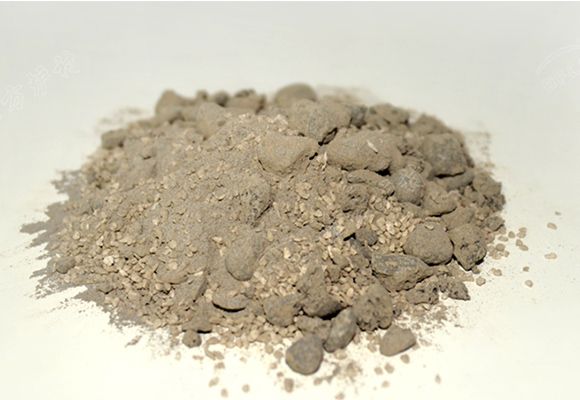

珍珠巖輕質(zhì)保溫澆注料

廣泛適用于各種熱工窯爐

珍珠巖保溫澆注料配制時(shí)通常采用硅酸鹽水泥、CA-50水泥、磷酸鋁和硫酸鋁、水玻璃、等材料作結(jié)合劑，屬于輕質(zhì)保溫澆注料中的一種，而作為結(jié)合劑使用較多的則是CA-50水泥;主要原料選用輕質(zhì)骨料和優(yōu)質(zhì)耐火原料;通過(guò)混煉制成，具有低、中、高溫力學(xué)性能優(yōu)異，隔熱保溫性能好、使用時(shí)有節(jié)能降耗的特點(diǎn)，施工便利等特點(diǎn),適用于CFB鍋爐、化工、石油等工業(yè)窯爐的隔熱部位或直接用于窯爐內(nèi)襯。而且珍珠巖保溫澆注料一般使用的溫度為600~900℃，使用時(shí)符合使用溫度即可。

產(chǎn)品理化指標(biāo)

產(chǎn)品使用方法

1、施工前的準(zhǔn)備工作

1.1 材料運(yùn)抵現(xiàn)場(chǎng)時(shí)，應(yīng)確?；炀毲案稍?、無(wú)結(jié)塊現(xiàn)象。暫時(shí)不用的料應(yīng)儲(chǔ)存在防雨、防潮的地方。

1.2 施工部位清理干凈，內(nèi)壁不得粘附雜物。

1.3注意環(huán)境溫度對(duì)施工的影響。冬季施工時(shí)要采取保溫措施，環(huán)境溫度不應(yīng)低于15℃，確保環(huán)境溫度，促進(jìn)施工工體凝固;夏季施工時(shí)應(yīng)將溫度控制在35℃以?xún)?nèi)，防止?jié)沧⒘夏烫?，影響成型體質(zhì)量，或造成材料的浪費(fèi)。

2、混練

2.1 根據(jù)攪拌機(jī)容量和施工進(jìn)度，以整袋為單位確定加水量。注意不要把包裝物或其它雜物混入攪拌機(jī)中。

2.2 澆注料加入攪拌機(jī)后，先干混1分鐘，然后加入32%~34%(PH=6.5-7.5)的潔凈自來(lái)水，邊加水邊攪拌，濕混時(shí)間為1~3分鐘。水的加入必須用稱(chēng)量衡器進(jìn)行稱(chēng)量，不得隨意加入，以免影響施工質(zhì)量及使用性能。

2.3 每次混練好的澆注料必須在1小時(shí)內(nèi)用完，超過(guò)規(guī)定時(shí)間及粘有污物的澆注料應(yīng)棄之不用。

3、成型

對(duì)澆注料采用人工涂抹成型，將物料直接壓入施工部位，輕微拍打密實(shí)，表面壓光即可。

3.1 "輕微拍打密實(shí)"，其中的"密實(shí)"度一定要符合設(shè)計(jì)容重的要求，即0.85g/cm3。

3.2 避免"輕微拍打"變成"搗打"。

3.3 加水量是一個(gè)范圍，不同的施工部位采用不同的加水量，但同一施工部位加水量是一個(gè)定值。并且部分部位需要支設(shè)模板，具體情況由本公司駐場(chǎng)人員指導(dǎo)。

3.4 為使以上說(shuō)明更便于理解應(yīng)用，可由本公司現(xiàn)場(chǎng)技術(shù)人員指導(dǎo)制作"樣板工程"，然后確定施工。

4、材料的養(yǎng)護(hù)

澆注料在15~35℃自然條件下自然養(yǎng)護(hù)1天，待其有一定強(qiáng)度時(shí)，即可進(jìn)行其它材料有施工。
